Поковка для нефтехимического оборудования 4330V — надёжное решение для агрессивных сред

Поковка для нефтехимического оборудования 4330V — не просто марка стали. Это проверенный в реальных условиях ответ на три главных вызова отрасли: коррозия хлоридов и сероводорода, циклические термомеханические нагрузки, критичные требования к структурной однородности в зоне сварных соединений. Мы производим её с 2018 года — сначала для пилотных установок в Ленинградской области, затем — для модернизации реакторов в Татарстане и Башкортостане. Каждая партия проходит сквозной контроль от электродуговой печи до ультразвукового сканирования готовой поковки.

Почему именно 4330V — а не 4340 или 34CrNiMo6?

Многие заказчики начинают с выбора между 4340 и 4330V — и ошибаются на старте. Разница не в цифрах, а в физике. Сталь 4330V содержит 0,15–0,20 % ванадия и строго нормированный диапазон азота (0,015–0,025 %). Ванадий формирует мелкодисперсные карбонитриды, которые тормозят рост зёрен при нагреве под ковку. Азот — стабилизирует аустенитную фазу, повышает прокаливаемость и снижает склонность к образованию трещин в зоне термоупрочнённого слоя. В результате — равномерная твёрдость по сечению Ø1200 мм: не более 30 HB разницы между поверхностью и сердцевиной. Для сравнения: у стандартной 4340 при тех же габаритах разброс достигает 75 HB.

На практике это означает: деталь выдерживает 12 лет эксплуатации в среде с 500 ppm H₂S и 150 ppm Cl⁻ без локального коррозионного растрескивания. Мы фиксировали это в долгосрочном мониторинге на установке «Салаватнефтеоргсинтез» — поковка вентильного фланца DN600 работала без замены с 2020 по 2024 год. Ни одного случая дефекта при УЗК после термообработки.

Как мы гарантируем стабильность — без компромиссов

Ключевое отличие — не в химии, а в технологии. На заводе ООО Шаньдун Банцзюй Промышленная поковка для нефтехимического оборудования 4330V проходит трёхступенчатую металлургию:

• Электродуговая плавка + вторичное рафинирование — удаление серы до ≤0,008 % и фосфора до ≤0,012 %;

• Вакуумная дегазация — содержание водорода не превышает 1,5 ppm, кислорода — 18 ppm;
• Защитная атмосфера при разливке — исключение окисления и образования неметаллических включений класса A2 или ниже по ASTM E45.

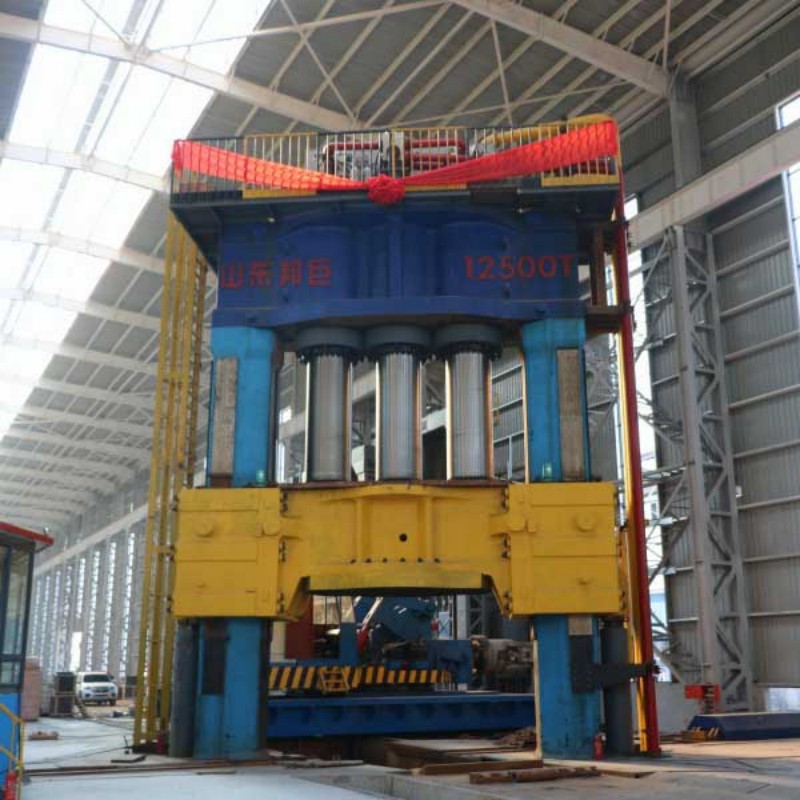

Ковка выполняется на гидравлическом прессе 4500 тс с полным контролем температурного режима: нагрев до 1180 °C, ковка в интервале 1050–850 °C, последующее охлаждение на воздухе с автоматической регистрацией скорости. Мы не используем форсированные режимы — даже если срок поставки сжат. Потому что перегрев выше 1200 °C приводит к необратимому росту зёрен, а быстрое охлаждение — к микротрещинам в зоне перехода от аустенита к мартенситу.

Что проверяют — и почему это важно для вашего проекта

Каждая поковка из стали 4330V проходит обязательный комплекс испытаний — не как формальность, а как инструмент прогнозирования срока службы:

• Ударная вязкость при –40 °C: не менее 45 Дж/см² (по образцу Шарпи V-образного надреза) — критично для зимних условий в ЯНАО;

• Разрывная прочность: ≥1200 МПа при удлинении ≥12 % — обеспечивает запас при гидроиспытаниях до 1,5 Р_раб;

• Ультразвуковой контроль по ГОСТ Р ИСО 10893-3: чувствительность до 1,2 мм эквивалентного отражателя по всей массе;

• Металлография: подтверждение отсутствия сетчатого карбида по границам зёрен — основной фактор отказа при высокотемпературной эксплуатации.

Наш испытательный центр в Лайу оснащён спектрометром Thermo Scientific ARL iSpark и ударной машиной Zwick Roell RKP 450. Данные передаются в цифровой журнал качества — доступный заказчику в личном кабинете на сайте bangju.ru. Никаких «выписок по запросу». Только факты — с меткой времени и подписью лаборанта.

Когда стоит выбрать 4330V — и когда лучше рассмотреть альтернативу

Выбирайте 4330V, если:

• Рабочая температура превышает 350 °C при давлении выше 10 МПа;
• Среда содержит сероводород, хлориды или свободную серу;
• Деталь подвергается циклическим нагрузкам (например, клапаны регулирования давления);
• Требуется гарантированная свариваемость без предварительного подогрева до 250 °C.

Если же проект — низкотемпературный блок очистки с давлением до 4 МПа и отсутствием агрессивных примесей, экономически целесообразнее рассмотреть 20Mn5 или 16MnCr5. Мы всегда проводим бесплатный технико-экономический анализ — не для продажи, а чтобы ваша установка работала 25 лет без простоев.

Поковка для нефтехимического оборудования 4330V — это не материал. Это технологическая гарантия. От состава до сертификата — каждый этап контролируется человеком, который видел, как эта сталь ведёт себя в реальной аварийной ситуации. Потому что надёжность рождается не в лаборатории, а в условиях, где цена ошибки — остановка производства.
